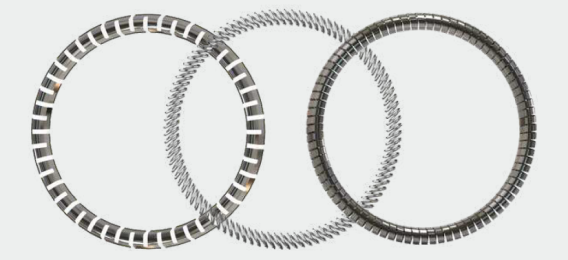

V-Feder oder Mäanderfeder

Spiralfeder oder Stützwendelfeder

Spiralfeder schräg gewickelt

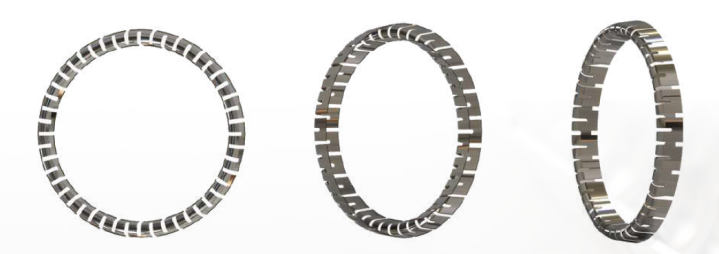

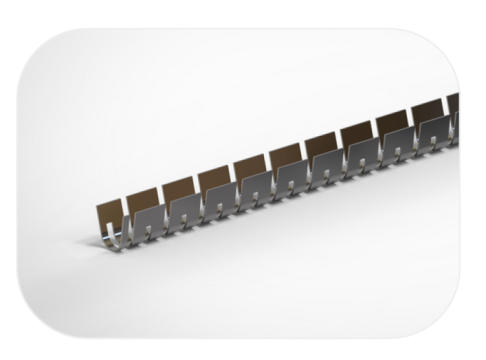

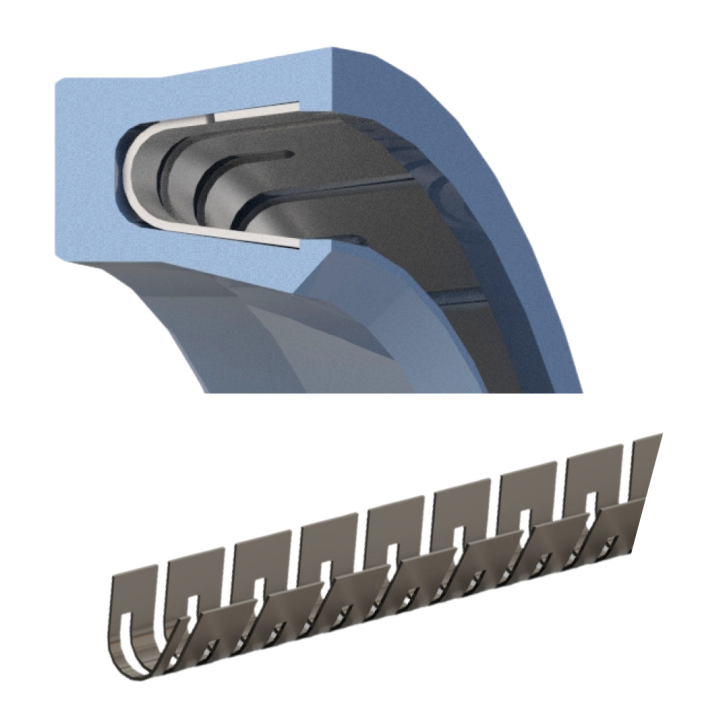

V-Feder oder Mäanderfeder

Die V-Feder hat einen großen Auslenkungsbereich und wird häufig in federgespannten Dichtungen verwendet.

Die V-förmige Konstruktion wird während der Montage zusammengedrückt und sorgt für eine Federkraft an den Enden der Laschen.

Sie eignet sich hervorragend für Anwendungen mit mittlerer Belastung unter statischen Bedingungen oder bei niedrigen Geschwindigkeiten und ist die bevorzugte Wahl für hin- und hergehende Anwendungen.

Dichtungsanwendung:

• Radiale und stirnseitige Dichtungen

• Dynamische Anwendung bei niedriger Drehzahl

• Dynamische Anwendung bis zu 260 °C (500 °F)

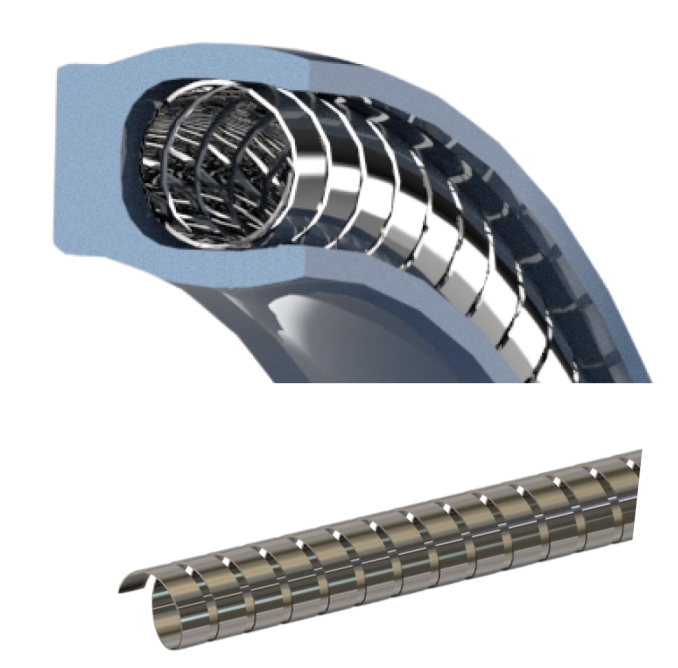

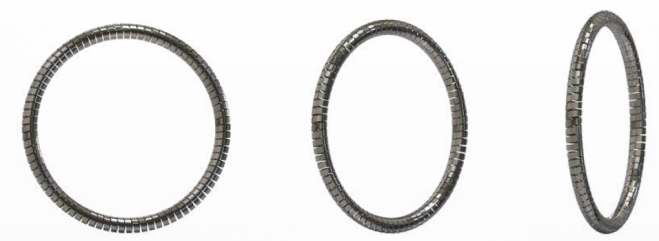

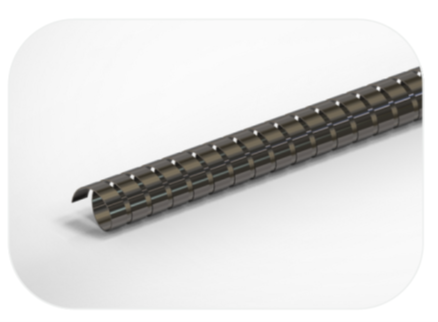

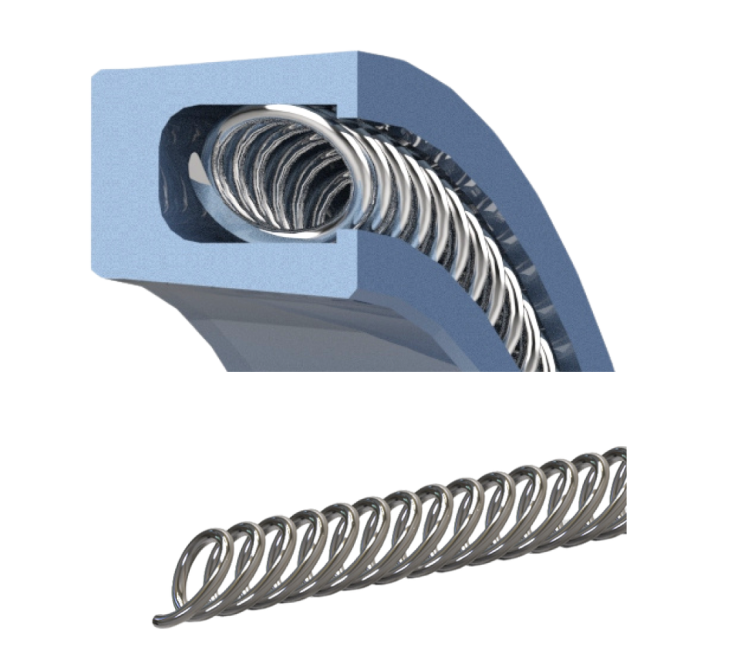

Spiralfeder oder Stützwendelfeder

Die Schraubenfeder hat eine hohe Belastbarkeit bei geringerer Auslenkung. Sie verteilt die Last gleichmäßig auf jedes einzelne Band.

Sie wird häufig für Anwendungen mit mittlerer bis hoher Belastung unter statischen Bedingungen verwendet und wird für Vakuum- und Kryogenabdichtungsanwendungen empfohlen.

Die Schraubenfeder kann auch allein für andere Zwecke verwendet werden, z. B. zur EMI-Abschirmung oder aus Gründen der Elektrizitätsleitfähigkeit.

Nicht geeignet für große Stopfbuchsentoleranzen, Exzentrizität oder Fehlausrichtung.

Dichtungsanwendung:

• Statische Radial- und Gleitdichtung

• Hochdruckumgebung

• Hubkolben- oder langsam laufende rotierende dynamische Anwendung

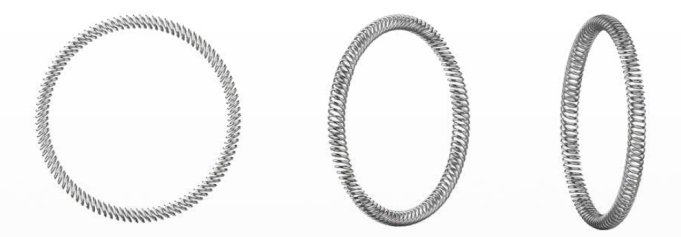

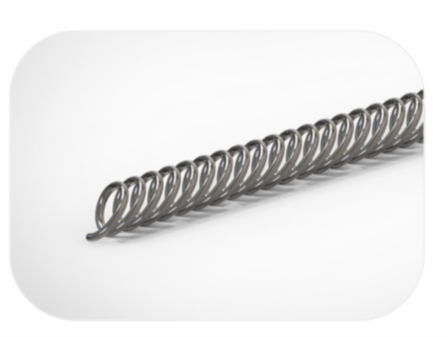

Schräg gewickelte Feder für axiale und radiale Anwendungen

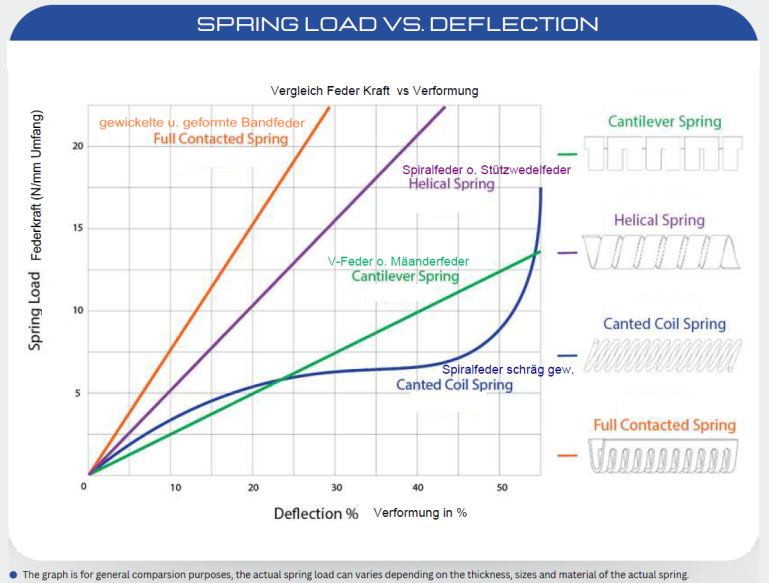

Die schräg gewickelte Feder hat eine einzigartige Kurve mit einer sehr flachen Federrate in einem bestimmten Arbeitsauslenkungsbereich.

Sie kann an verschiedene Federkräfte angepasst werden. Wenn sich die Dichtungshülle abnutzt, bleibt die Kraft konstant.

Sie wird in der Regel in dynamischen Anwendungen mit leichter bis mittlerer Belastung eingesetzt. Geeignet für große Toleranzen und Stopfbuchsen.

Das Design der Feder ermöglicht es ihr, auch eigenständig hervorragende Aufgaben zu erfüllen, wie z. B. Stromleitung, EMI-Abschirmung sowie mechanische Befestigung (Verriegelung, Verriegelung und Halten).

• Reibungsempfindliche Anwendungen

• Radiale und frontseitige Gleichlaufdichtungen

• Dynamische Anwendungen mit mäßiger Drehzahl

• Dynamische Anwendungen bis zu 260 °C (500 °F)

Federmaterial

• 301=1

• 316=2

• Hastelloy C276 =3

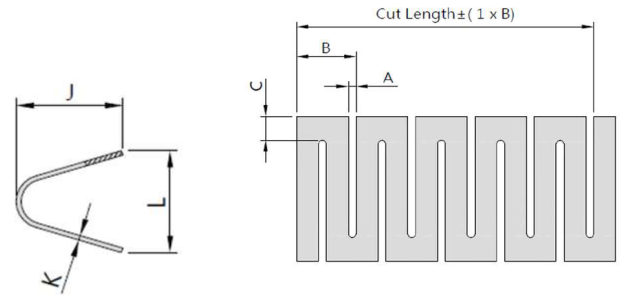

Abmessungen

Artikelnummer

Metrisch (mm)

Inch  (")

A

B

C

L

J

K

A

B

C

L

J

K

7250

0,50

1,90

0,50

1,20

1,30

0,08

0,020

0,075

0,020

0,047

0,051

0,003

7251

0,50

2,40

0,50

2,00

2,00

0,12

0,020

0,094

0,020

0,079

0,079

0,005

7252

0,50

2,90

1,30

2,80

2,80

0,15

0,020

0,114

0,051

0,110

0,110

0,006

7253

0,50

3,80

1,60

4,50

4,30

0,20

0,020

0,150

0,063

0,177

0,169

0,008

7254

0,50

5,00

2,00

6,50

6,00

0,25

0,020

0,197

0,079

0,256

0,236

0,010

7255

0,90

6,90

2,40

9,00

8,50

0,25

0,035

0,272

0,094

0,354

0,335

0,010

Abmessungen

Artikelnummer

Metrisch (mm)

Inch (")

A

B

C

L

J

K

A

B

C

L

J

K

7260

0,50

1,90

0,50

1,20

1,30

0,08

0,020

0,075

0,020

0,047

0,051

0,003

7261

0,25

2,03

0,76

1,80

2,03

0,12

0,010

0,080

0,030

0,071

0,080

0,005

7262

0,28

2,54

1,02

2,57

2,67

0,15

0,011

0,100

0,040

0,101

0,105

0,006

7263

0,51

3,81

1,40

4,39

4,06

0,20

0,020

0,150

0,055

0,173

0,160

0,008

7264

0,64

5,08

1,91

6,22

5,97

0,25

0,025

0,200

0,075

0,245

0,235

0,010

7265

0,89

5,08

3,81

8,08

9,14

0,50

0,035

0,200

0,150

0,318

0,360

0,020

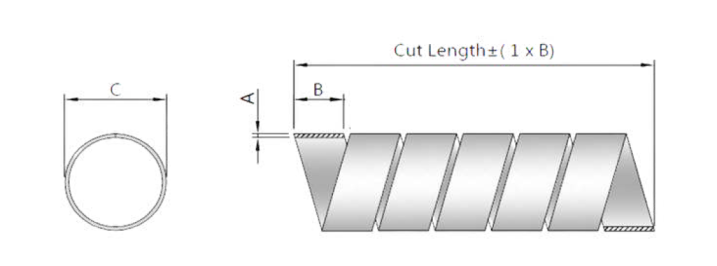

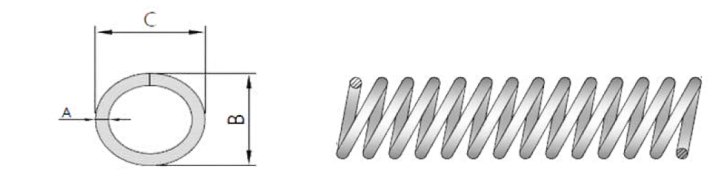

Artikelnummer

Metrisch

Inch (")

A

B

C

A

B

C

7270

0,05

0,50

1,25

0,002

0,020

0,049

7271

0,08

1,00

2,00

0,003

0,039

0,079

7272

0,08

1,00

2,60

0,003

0,039

0,102

7273

0,12

1,50

4,00

0,005

0,059

0,157

7274

0,15

2,20

5,00

0,006

0,087

0,197

7275

0,15

2,20

6,00

0,006

0,087

0,236

7276

0,15

2,20

7,00

0,006

0,087

0,276

7277

0,30

3,10

8,00

0,012

0,122

0,315

Federmaterial

• 301=1

• 316=2

• 17/7PH=3

• Elgiloy=4

Beschichtung

• Silber

• Gold

• Nickel

Serie

Artikelnummer

Metrisch

Inch  (")

A

B

C

A

B

C

0

7280L

0,08

0,65

0,69

0,003

0,025

0,027

7280M

0,09

0,64

0,69

0,0035

0,025

0,027

7280MH

0,11

0,66

0,71

0,0045

0,026

0,028

7280H

0,13

0,66

0,71

0,005

0,026

0,028

1

7281L

0,13

1,40

1,52

0,005

0,055

0,060

7281LM

0,15

1,40

1,52

0,006

0,055

0,060

7281M

0,18

1,30

1,42

0,007

0,051

0,056

7281H

0,20

1,22

1,32

0,008

0,048

0,052

2

7282L

0,20

2,18

2,39

0,008

0,086

0,094

7282M

0,28

2,11

2,29

0,011

0,083

0,090

7282H

0,36

2,06

2,26

0,014

0,081

0,089

3

7283L

0,28

2,92

3,15

0,011

0,115

0,124

7283M

0,36

2,90

3,10

0,014

0,114

0,122

7283H

0,41

2,87

3,10

0,016

0,113

0,122

4

7284L

0,41

4,14

4,50

0,016

0,163

0,177

7284M

0,51

4,14

4,47

0,020

0,163

0,176

7284H

0,66

4,04

4,37

0,026

0,159

0,172

5

7285L

0,51

5,46

6,05

0,020

0,215

0,238

7285M

0,66

5,46

5,99

0,026

0,215

0,236

7285H

0,79

5,46

5,84

0,031

0,215

0,230

6

7286L

0,66

8,26

9,19

0,026

0,325

0,362

7286M

0,79

8,26

9,12

0,031

0,325

0,359

7286H

1,04

8,26

8,84

0,041

0,325

0,348

Materialcode :

• 302=1

• 316=2

• Hastelloy C276=3

Beschichtung

• Silber

• Gold

• Nickel
